Une série d'images de micromètre pour vous faire la main + les tables qui vont avec ...

Les infos indispensables :
Microscope: Ortholux 1
Appareil photo : Canon A75 (APN)
Connexion optique: projectif Unilink de chez Brunel
Largeur photo : 2048
Objectif de référence: x40

Ces photos jpg (très compressée ici, en réalité il vaut mieux garder une qualité max) ont été réalisées à différentes focales (zoom) qui sont indiquées dans le nom du fichier.
Les infos Exif des fichiers (nom de l'appareil, focale et largeur en pixel) seront extraites et copiées automatiquement dans la création d'une table.

Essayez d'étalonner et de créer une table, puis toujours avec la même image, continuez avec la procédure normale : A l'étape cartouche sélectionnez votre table et appliquez l'échelle.
Vous pouvez aussi importer les tables toutes faites (cf. ci-dessous)
Après l'étape cartouche (icône de progression 3), vous pourrez tester les mesures sur image.

Une fois vos tests réalisés, vous pourrez effacer cette(ces) table(s) avec le menu Mesures/Gestion des tables de mesure

Les tables :
(à copier dans le dossier d'installation de MicroCartouche (en principe "C:\Program Files\MicroCartouche")
table_mesures.cfg
Attention, cela écrasera les éventuelles tables déjà construites !

Les 7 images (.jpg) ont une définition de 2048 x 1536 pixels et pèse env. 130 ko chacune
A copier dans votre dossier d'image étalon (par défaut C:\MicroCartouche\ImageEtalon)
Archive zip auto-extractible : canon_a75_unilink.exe

Image individuelle:
Cliquez sur un lien, puis cliquez droite sur l'image affichée et choisissez "Enregistrer l'image sous ..."
(revenir sur cette page avec le bouton précédent de votre navigateur)

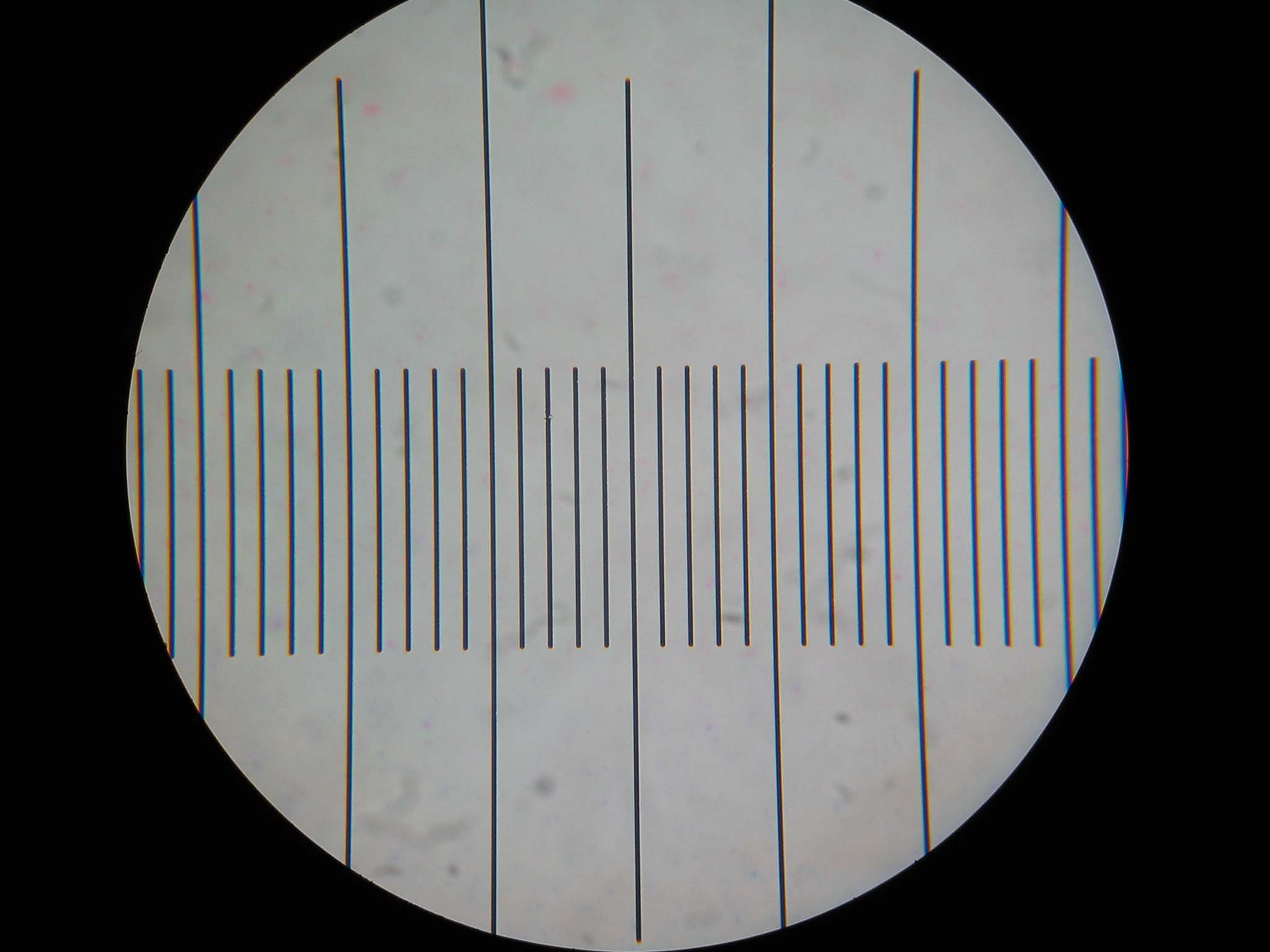

image1 (f:5.41)
image2 (f:6.59)
image3 (f:7.84)

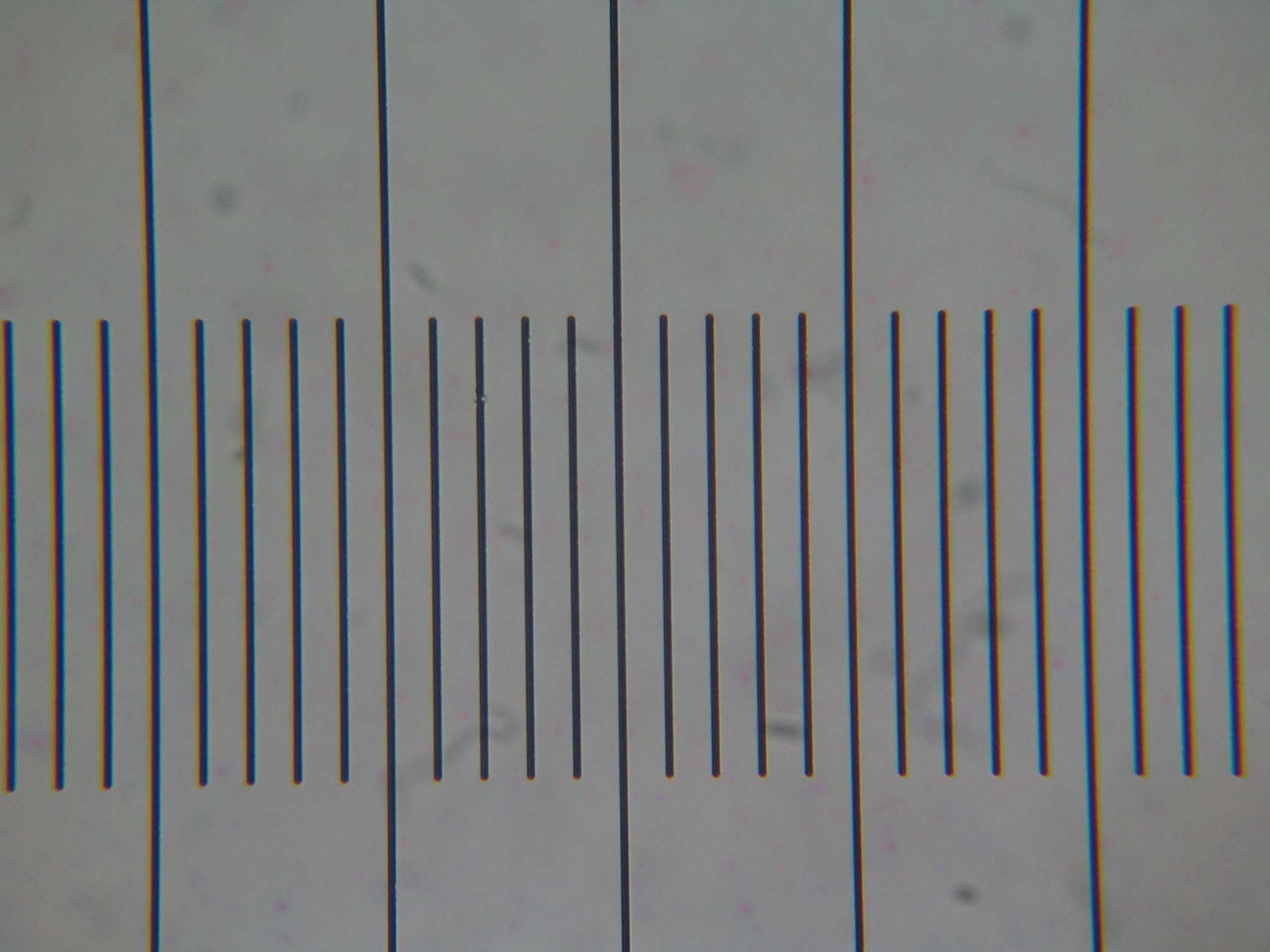

image4 (f:9.41)

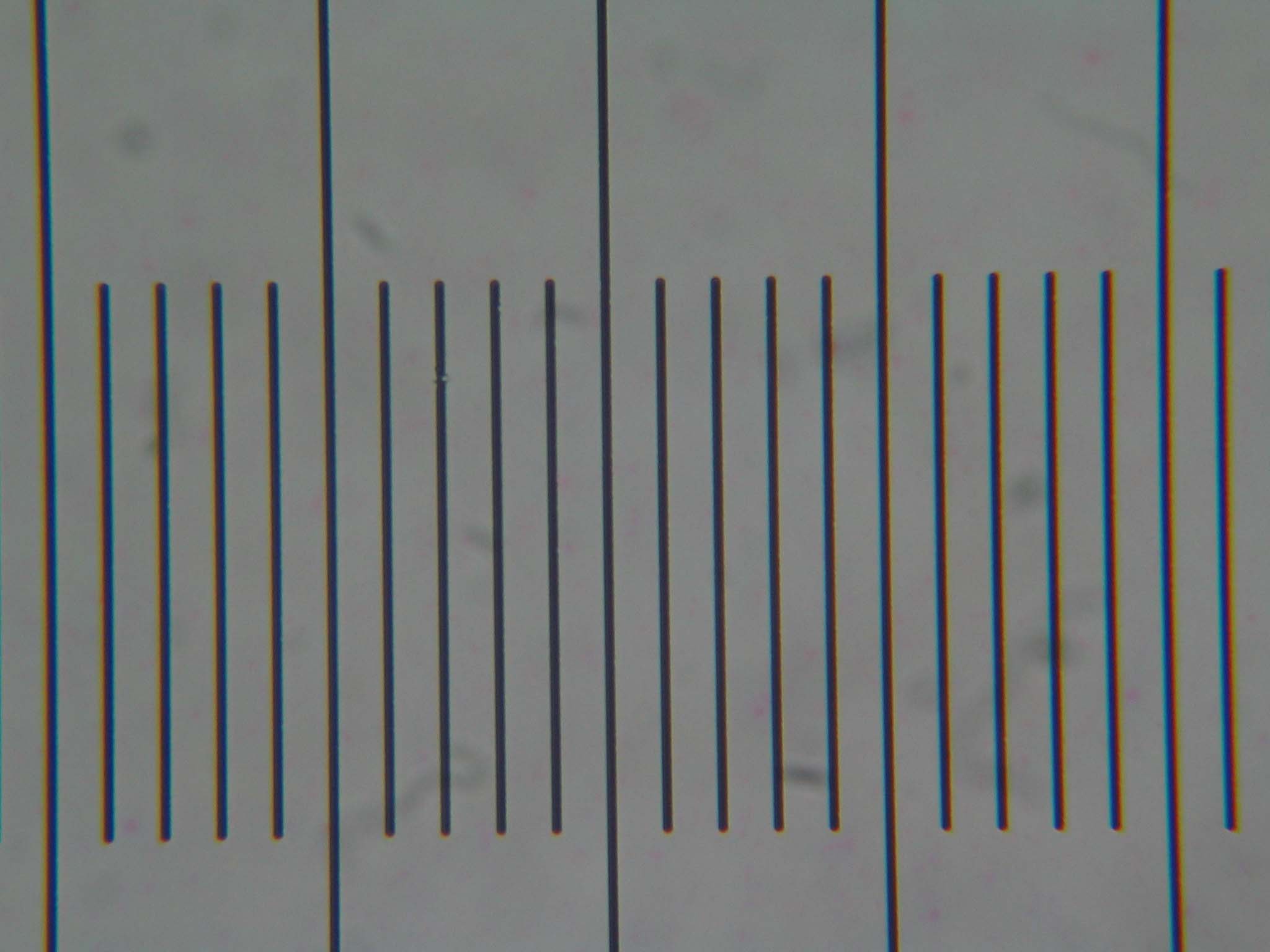

image5 (f:11.3)

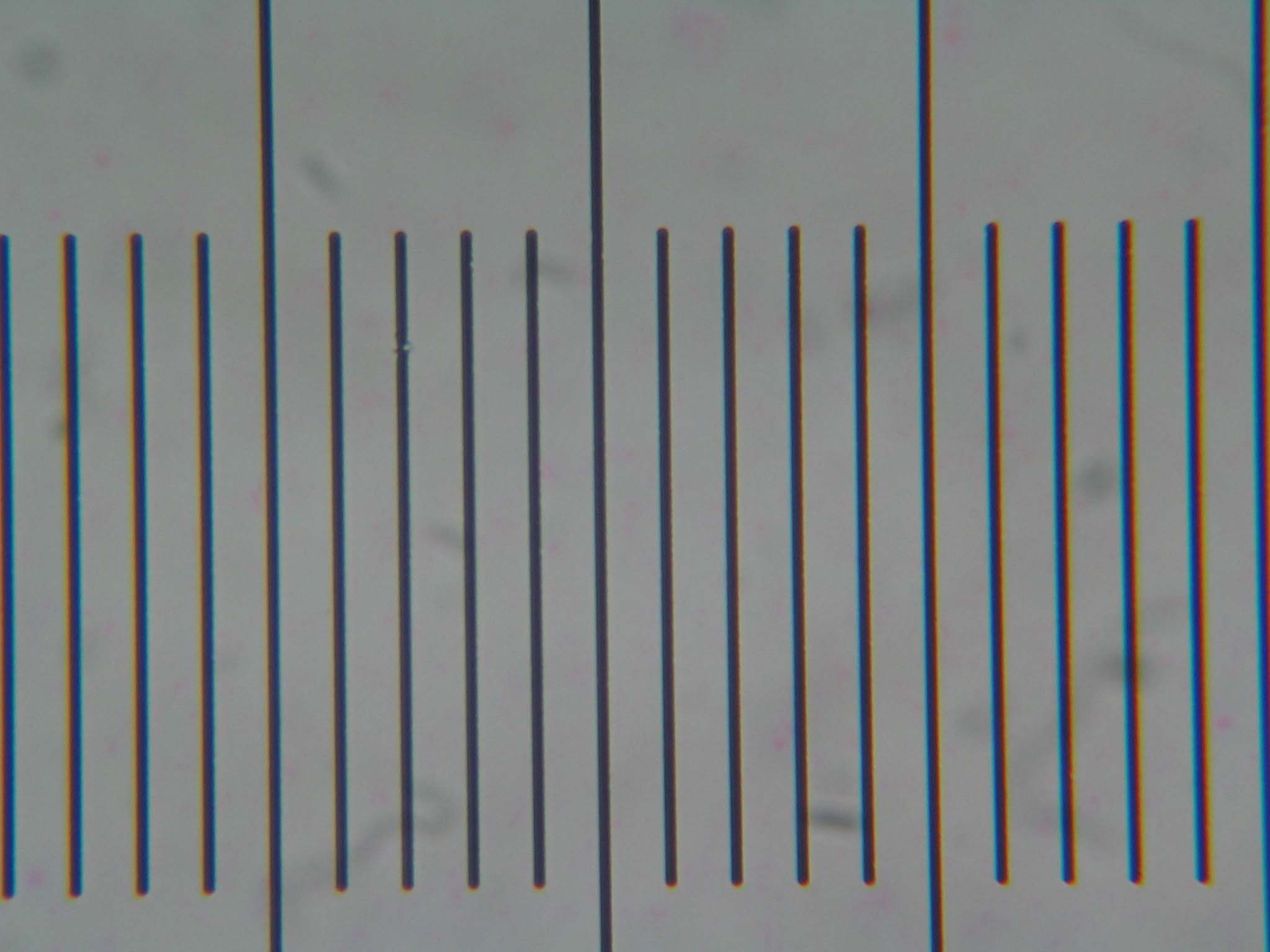

image6 (f:13.4)

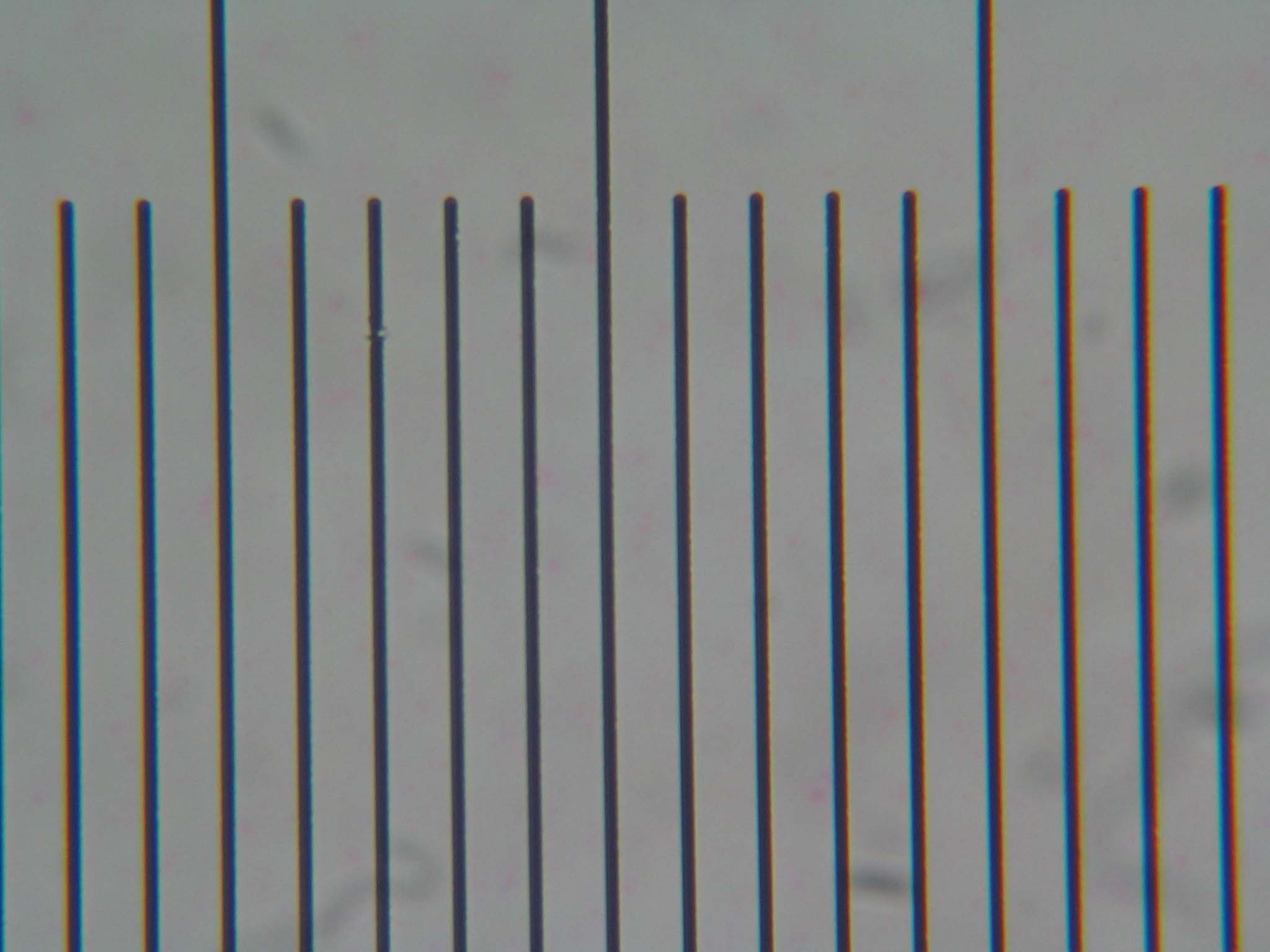

image7 (f:16.2)
